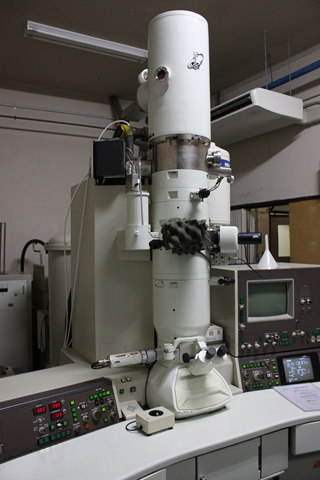

電界放射型200kV透過型電子顕微鏡 (FE-TEM)
電界放射型200kV透過型電子顕微鏡 (FE-TEM)
200kV Field-Emission Tranmisson Electron Microscope
型式 : JEM-2010F
日本電子株式会社
設置場所 : R棟1階

スペック
加速電圧:200kV
電子銃:ZrO/W
粒子分解能:0.19nm
格子分解能:0.10nm
最小プローブ径:0.5nm(EDSモード)、0.2nm (STEMモード)
付属機器
二軸傾斜分析ホルダー
二軸傾斜加熱ホルダー
エネルギー分散型X線分光器(EDS)
電子エネルギー損失分光器(EELS)
高角度環状暗視野検出器(HAADF)
主な用途
高分解能格子像の観察
CBED、ナノビーム回析
EDSによる極微小領域組成分析・マッピング
EELSによる極微小領域電子状態測定
エネルギーフィルタによる元素マッピング
HAADFを用いたZコントラスト像の取得
